Hoeveel diepvrieskartons passen er op een pallet? Afmetingen behuizing, gewicht en koelluchtstroom

Begin met de gemeten invoer van dozen, pallets en koelcontainers

Vraag naar debuitenstelengte, breedte en hoogte van de gesloten omdoos in millimeters. Een specificatie met de tekst "10 kg diepgevroren champignons" geeft het nettogewicht van het product aan, niet de voetafdruk die de pallet raakt. Een gevoerde doos heeft flappen, naden en een daadwerkelijk gemonteerde buitenwand; de ingepakte doos kan anders meten dan een lege doostekening. Vraag het bruto koffergewicht aan, inclusief binnenzak en doos, omdat de pallet en het voertuig die massa dragen. Als de verpakking verandert van 1 × 10 kg naar 10 × 1 kg retailzakken, meet dan de nieuwe omdoos, zelfs als hetzelfde nettogewicht van het product wordt besteld.

De goedgekeurde pallet heeft zijn eigen footprint, tarra, hoogte en veilige werklast.EPAL's Europalletspecificatievermeldt 1200 × 800 × 144 mm, ongeveer 25 kg tarra en een veilige werklast van 1500 kg voor een intacte EPAL 1-pallet. Die cijfers maken een transparant voorbeeld mogelijk; zij keuren een niet-geïnspecteerde of beschadigde pallet niet goed. Een ontvanger kan een ander palletformaat, maximale belasting of behandelingsmarkering opgeven. Bevestig de standaard voordat u dozen hierop optimaliseert. Een kartonnen patroon van ongeveer 1200 x 800 mm kan een hele rij verliezen als het naar een andere footprint wordt verplaatst.

De verticale limiet komt voort uit meer dan de interne hoogte van een container. Verkrijg de maximale laadhoogte van de eenheid- van het ontvangende magazijn, de limiet voor de handlingapparatuur, het door de vervoerder geboekte reefermodel en de toepasselijke interne laadlijn. De pallet draagt ​​bij aan de totale hoogte. De deuropening kan lager zijn dan het binnendak. Als de lading in een rek of via een geautomatiseerde transportband wordt verwerkt, kunnen deze limieten eerder gelden dan de container. Schrijf elke limiet naast de bron in plaats van deze te vervangen door een veronderstelde universele 'standaardpallethoogte'.

Een gevoerde diepgevroren champignonkist bij een weegstation laat zien waarom de bruto doosmassa in het laadplan thuishoort.

DeGreenLand-verpakkingsgids voor bevroren champignonsverklaart al binnenzakken, kartonmarkeringen, verpakkings- en transportschade. De inpakbespreking is de startcontext. Voor een pallettelling hebben we bovendien de gemeten afmetingen van de goedgekeurde koffer, een geteste stapelconditie en een lay-out nodig die de bestemming accepteert. Een foto van een ingevroren doos met champignons op een weegschaal kan het inkoopteam helpen bij het vragen naar het bruto doosgewicht; het kan op zichzelf de uiteindelijke productiedoos niet certificeren of bewijzen dat een hele stapel een reis zal overleven.

Bepaal vóór de berekening of de offerte per losse doos, per pallet of per beladen container is. Dat zijn verschillende noemers. Een koper kan een netto-doos van 10 kg goedkeuren, maar later een specifiek palletpatroon voor een distributiecentrum nodig hebben. Die verandering heeft invloed op het aantal dozen, de totale bestelhoeveelheid, de verwerkingskosten, de paklijst en soms het aantal koeleenheden. Het is goedkoper om deze gegevens op elkaar af te stemmen voordat artwork, dozen en vracht worden geboekt, dan nadat een voltooide lading is ingepakt.

Plaats hele dozen in één laag

De eerste berekening is twee-dimensionaal. Plaats de gemeten voetafdruk van de buitenverpakking binnen het bruikbare palletdeknul overhangtenzij de ontvanger uitdrukkelijk anders toestaat. Test de doos met de lange zijde langs de lange zijde van de pallet, draai hem vervolgens 90 graden en test opnieuw. Tel alleen volledige gevallen. De nuttigste opstelling kan de opstelling zijn die minder intuïtief lijkt wanneer een doos afzonderlijk wordt bekeken.

Voor een pallet van 1200 × 800 mm en een doosvoetafdruk van 400 × 300 mm geeft het eerste orthogonale raster vloer(1200 ÷ 400) × vloer(800 ÷ 300)=3 × 2 =zes gevallen per laag. Als u de kast draait, krijgt u floor(1200 ÷ 300) × floor(800 ÷ 400)=4 × 2 =acht gevallen per laag. In dit aangegeven voorbeeld is acht de beste van de twee eenvoudige rasters. Bij de berekening wordt ervan uitgegaan dat de doos op een zijde wordt geplaatst die volgens de specificatie van de verpakking mogelijk is; Het opzij draaien van een doos om meer posities te verkrijgen kan onaanvaardbaar zijn voor de product-, seal- of bedrukte oriëntatie.

Illustratie: dezelfde doosvoetafdruk kan na rotatie een andere hele- dooslaag opleveren.

Deze twee rasters zijn reproduceerbare startpatronen en vormen geen wiskundig bewijs dat acht het absolute maximum is. In een gemengde- oriëntatie of een pinwheel-indeling kunnen soms meer hele dozen op hetzelfde oppervlak passen. Het verandert ook de hoekondersteuning, de laagstabiliteit en de mogelijkheid om het patroon over productiepartijen te herhalen. Vraag de verpakkingslocatie om de voorgestelde laag te tekenen en één proefpallet te bouwen. Controleer of elke doos op het dek ligt, de randen na het inpakken niet uitsteken, de etiketten toegankelijk blijven en de laag kan worden gehanteerd zonder te verschuiven. Een leverancier kan pas een hoger geometrisch resultaat presenteren nadat deze fysieke controles dit ondersteunen.

Vermijd het verdelen van het palletoppervlak door het kartonnen oppervlak en het afronden van het resultaat. Die operatie verbergt onbruikbare strips. Voor de doos van 400 x 300 mm is de voetafdruk van de doos 120.000 mm² en het palletoppervlak 960.000 mm², dus de oppervlakteverhouding is acht. Het bereikt hier hetzelfde aantal omdat het geroteerde raster precies tegels. Verander de doos een paar millimeter, voeg een uitpuilende naad toe of selecteer een andere pallet, en de verhouding kan fracties van dozen suggereren die geen echte laag kan bevatten. Het vloerfunctieraster-en een schets van de daadwerkelijke indeling blijven noodzakelijk.

Houd rekening met een kleine tolerantie als de afmetingen van de doos variëren, vooral als de gevulde dozen uitpuilen. Een nominale zijde van 400 mm die onder pakdruk 405 mm wordt, geeft niet langer drie dozen langs 1200 mm. Rekfolie en hoekplanken kunnen het laadoppervlak van de eenheid- vergroten, zelfs als de kale dozen passen. De uiteindelijke TI is die gemeten op de verpakte, beveiligde pallet. Noteer het oriëntatie- en positiepatroon naast het nummer, zodat een andere ploeg of fabriek het kan reproduceren.

Laat de hoogte, het brutogewicht en de sterkte van de doos de lagen afdekken

Zodra TI bekend is, levert de hoogte één mogelijke HI op. Trek de werkelijke pallethoogte af van de kleinste goedgekeurde totale laadhoogte, deel deze door de gemeten dooshoogte en rond naar beneden af. In een hypothetisch voorbeeld met een EPAL-pallet van 144 mm, een doos van 250 mm en een totale laadhoogte van 1800 mm- geeft floor((1800 − 144) ÷ 250) zes lagen. Dit is een geometrisch plafond. Een magazijn dat in totaal slechts 1600 mm accepteert, zou in plaats daarvan vijf lagen opleveren. Het echte boekings- en bestemmingsbeleid bepaalt welke hoogte moet worden gebruikt.

Massa levert een ander plafond. Als de gekozen laag acht bruto dozen van elk 12 kg bevat, kan een volledige laag 96 kg dozen dragen. Voor het EPAL-voorbeeld is 1500 kg nominale vrachtlading niet de beperking bij zes lagen; de kofferlading zou 576 kg bedragen. Tel bij het melden de pallet van circa 25 kg op: tarra, wikkel, hoekbescherming en eventuele omsnoeringbruto-eenheid-ladingsmassa. Trek de pallettarra niet af van de veilige werklast van een fabrikant zonder te controleren hoe die classificatie is gedefinieerd; bewaar de vrachtlading en de totale geladen-palletmassa als aparte velden. Voor de magazijnvloer, vorkheftruck, stelling, laadvermogen van de container en weglimieten kunnen lagere praktische limieten gelden.

Illustratie: hoogte, gewicht en sterkte van onderste dozen zijn afzonderlijke limieten voor het aantal lagen.

Het comprimeren van dozen is vaak een controlebeperking die een webcalculator niet kan kennen. Vraag bij de verpakkingsleverancier of verpakkingslocatie naar de goedgekeurde stapelhoogte onder de betreffende karton-, sluitings-, vriesopslag- en verzendvoorwaarden. Een beschrijving van de sterkte van een droge-barst-kamer is geen vervanging voor een test met gevulde-dozen. De onderste koffers dragen het gewicht van alle bovenstaande koffers; vocht, condensatie, trillingen en onvolkomen uitlijning kunnen de bruikbare sterkte verminderen. Een in elkaar grijpend patroon kan zijdelingse beweging weerstaan, maar kan bovenste hoeken over de panelen van onderste dozen plaatsen. Het goedgekeurde patroon moet de ondersteuning, stabiliteit en handling van de kolom in evenwicht brengen.

Denk nog eens aan de behuizing van 400 × 300 × 250 mm en 12 kg. Acht dozen per laag en zes geometrische lagen zouden 48 dozen opleveren. Als een hypothetisch ondertekende verpakkingsproef slechts vier lagen goedkeurt voor die exact gevulde doos en bevestigingsmethode, wordt het bestelplan acht × vier =32 dozen, of 384 kg bruto kisten plus pallet en bevestigingsmateriaal. Dit is een illustratie van een beperkende factor, niet het resultaat van een GreenLand-doostest. Zonder een proefversie of een geaccepteerde technische basis moet de koper het hogere aantal als niet-goedgekeurd beschouwen.

De uiteindelijke HI is het kleinste goedgekeurde resultaat op basis van hoogte, vrachtmassa, sterkte van de doos en handlingregels. Houd een kort rekenblad bij waarop elke dop afzonderlijk wordt weergegeven. Een enkel veld voor 'maximumgevallen' verbergt waarom het aantal veranderde toen een nieuwe winkeltas, dikkere voering of ander karton werd geïntroduceerd. Als de kwaliteit van de dozen varieert tussen gewaspartijen of verpakkingsleveranciers, herhaal dan de fysieke controle in plaats van automatisch een historische HI door te sturen. Ook dient in het plan te staan ​​of het dubbel stapelen van beladen pallets is toegestaan; Het eigen draagvermogen van een pallet staat niet toe dat er nog een volle pallet erboven in een koelcontainer wordt geplaatst.

Controleer de geboekte laadlijn en het luchtstroompad van de koeler

Nadat u een plausibele pallet heeft afgeleid, gaat u van de pallet naar degeboektgekoelde container. Vraag de uitrustingsspecificatie en het actuele laadplan op bij de vervoerder of expediteur. De geïsoleerde wanden, koelmachines, deuropening en T-barvloer van een koelcontainer verminderen de bruikbare ruimte in vergelijking met een droogbox van dezelfde nominale lengte. GepubliceerdGegevens van Maersk koelapparatuurlaat zien waarom type-specifieke binnen- en deurafmetingen in het bestand thuishoren. De geboekte eenheid en route kunnen verschillen van een generiek document, dus het definitieve plan heeft actuele bevestiging nodig.

Hapag-Lloyd's koelvrachtwagens-begeleidingzegt dat de lading gelijkmatig moet worden gestuwd, onder de laadlijn en binnen het vloeroppervlak van de T--balk, waarbij de luchtcirculatie effectief blijft. Het waarschuwt dat grote gaten en geblokkeerde stroming de koeling kunnen beïnvloeden. De instructies zijn een leidraad voor de vervoerder voor de uitrusting en methode. We gebruiken ze om de inspectievraag te formuleren en volgen vervolgens de huidige instructies van de geboekte vervoerder. De container moet voedsel vervoeren dat zich al in de vereiste transportconditie bevindt; het is geen kortere weg om een ​​warme pallet na het laden in te vriezen.

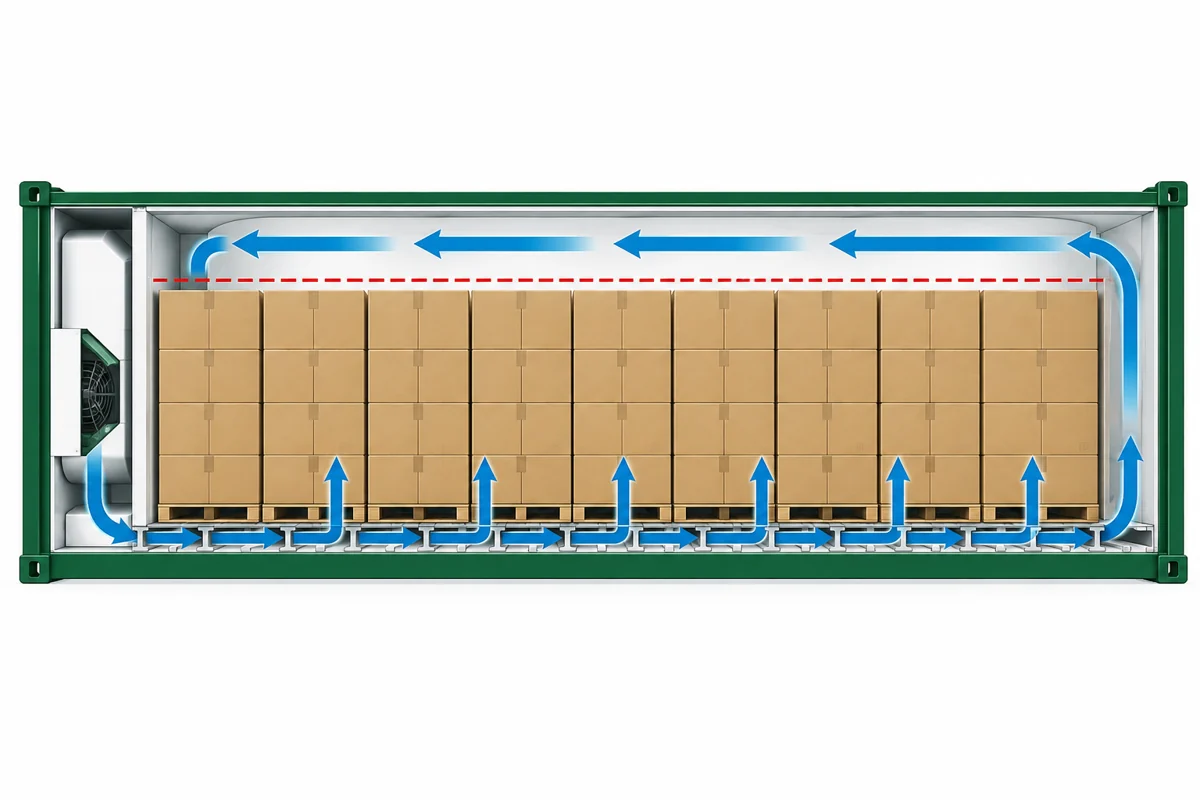

Illustratie: een laadplan voor koelcontainers moet het leveringstraject op de T-barvloer en de bovenste retourruimte behouden.

Gepalletiseerde dozen kunnen kanalen of ruimtes achterlaten die een bewuste behandeling nodig hebben. Rekfolie kan een lading stabiliseren, maar kan bij een verkeerde plaatsing als dampscherm fungeren. Niemand mag uit een foto afleiden dat de pijlen in een verklarend diagram de luchtstroomsnelheid in een specifieke koelcontainer weergeven. De lader heeft een plan nodig dat rekening houdt met het luchttoevoersysteem op de vloer-, de lading onder de gemarkeerde lijn houdt, de lading vastzet en niet-ondersteunde open vloeroppervlakken vermijdt. De exacte ventilatie van de doos, het palletontwerp en de beslissing over het stuwmateriaal zijn afhankelijk van de instructies van de vervoerder en of de lading bevroren of gekoeld is. Een lading bevroren-voedsel kan andere verse-luchtinstellingen hebben dan verse producten die worden ingeademd.

De telling vanpallets per koelcontaineris een aparte vloerindeling-berekening. Gebruik de bruikbare vloerafmetingen van de daadwerkelijke unit, de palletoriëntatie, de deurgeometrie en het toegestane laadvermogen. Vermeld hierbij de wijze van zekeren en of pallets gekeerd mogen worden. Een regel die zegt "20 pallets per 40-foot reefer" zonder het unittype, de palletgrootte en het laaddiagram is te zwak voor een ordertoezegging. Zelfs als de voetafdrukken van de pallet op een tekening passen, kan de lading bezwijken bij de deur, de bovenlijn, het bruto laadvermogen of het luchtpad. Laat de expediteur de tekening accepteren voordat hij de dozen per pallet vermenigvuldigt met het geschatte aantal koelcontainers.

Leg het instelpunt, de controle van de producttemperatuur vooraf, de verzegeling, het containernummer en de laadfoto's vast onder de overeengekomen verzenddocumenten. Deze vervangen niet de doosberekening, maar laten de koper een goedgekeurd papieren plan koppelen aan de daadwerkelijk geladen eenheden. Als het container- of pallettype te laat verandert, heropent u de berekening in plaats van alleen het totaal-van de paklijst te bewerken.

Bereken twee doosformaten

De onderstaande tabel gebruikthypothetisch, gemeten-achtige doosgroottes op een intacte EPAL 1-pallet. Het laat zien hoe dezelfde laag met acht- casussen verschillende goedgekeurde totalen kan opleveren. De totale hoogte van 1800 mm is een aangegeven voorbeeldlimiet en geen universele regel voor koelcontainers of magazijnen. Er wordt aangenomen dat beide gevallen op hun voetafdruk van 400 x 300 mm staan; een fysieke proef moet die oriëntatie en eventuele aannames over de sterkte van de doos- verifiëren.

Illustratie: twee doosformaten kunnen een laagvoetafdruk delen terwijl ze verschillende hoogte- en massalimieten bereiken.

Voor geval A zou de pallet zes lagen kunnen dragen binnen de opgegeven hoogte van 1800 mm, maar de aangenomen goedkeuring voor compressie van vier- lagen is van toepassing. Voor geval B zou de kortere doos acht geometrische lagen kunnen bevatten, terwijl acht lagen van 8 x 25 kg per laag 1600 kg koffervracht zouden kunnen vervoeren en de EPAL-classificatie van 1500 kg zouden overschrijden. De massalimiet verlaagt daarom de voorlopige limiet tot zeven volledige lagen; de veronderstelde vijf-goedkeuring van dozen reduceert dit opnieuw tot 40 dozen. Dit zijn rekenkundige voorbeelden met openlijk aangegeven invoer. Ze certificeren geen bepaalde GreenLand SKU, verpakkingslocatie, pallet of route.

De tabel onthult ook een veel voorkomende citaatfout: netto productkilogrammen en bruto verzendkilogrammen zijn verschillend. Geval A kan netto 10 kg bevroren voedsel bevatten, terwijl de gevulde doos 12 kg weegt; Geval B kan een groter nettopakket bevatten, maar dan 25 kg bruto. Een offerte voor 32 of 40 dozen heeft de werkelijke netto-inhoud per doos nodig om de verkoopbare kilogrammen te berekenen en de werkelijke brutogewichten om de logistiek te controleren. Leid deze nettogewichten nooit uit dit voorbeeld af. Vraag de leverancier om de netto inhoud van de doos, de bruto massa van de doos en de afmetingen van de doos op dezelfde goedgekeurde specificatierevisie te vermelden.

Stel dat voor een bestelling 1000 goedgekeurde cases nodig zijn. Bij 32 dozen per pallet zou geval A 31 volledige pallets en één gedeeltelijke pallet nodig hebben als gedeeltelijke pallets worden geaccepteerd; bij 40 dozen per pallet zou geval B 25 volle pallets nodig hebben. Die palletaantallen alleen zeggen niet welke order in één reefer past. De plattegrond, het laadvermogen, de routeregels en de beschikking over de deelpallet van de geboekte eenheid blijven open. Voor een deelpallet kan een aparte zekerings- en ontvangstbehandeling nodig zijn. De commerciële vergelijking heeft betrekking op de totale transportkosten per bruikbare kilogram, inclusief verpakking, vracht, handlingschade en magazijnarbeid, en niet simpelweg op 'meer dozen per pallet'.

Als de proef een ander resultaat oplevert, werkt u de tabel bij en voert u de rekenkunde opnieuw uit. Het uiteindelijke papierwerk moet zowel de gemeten inputs als de beperkende factor laten zien, zodat de koper kan zien of een betere kartonkwaliteit, een nieuwe doosvoetafdruk of een andere pallet het resultaat legitiem zou kunnen veranderen. Een spreadsheetuitvoer zonder aannames kan er nauwkeurig uitzien terwijl de verkeerde zendingshoeveelheid wordt weergegeven.

Vergelijk gepalletiseerde en losse dozen voor de daadwerkelijke bestelling

Palletiseren biedt snellere vorkheftruckbewegingen, een herhaalbare ontvangsteenheid en een gedefinieerd TI-HI-patroon. Het verbruikt ook palletvolume en kan het aantal dozen in een container verminderen. Losse dozen nemen mogelijk een grotere vloerruimte in beslag, maar het laden en lossen duurt langer en kan de dozen blootstellen aan meer individuele behandeling. Het juiste plan hangt af van de aanvaarding door het bestemmingsmagazijn, de arbeidsovereenkomst, de sterkte van de koffer, de uitrusting, de vrachtwaarde en de instructies voor het opbergen van bevroren-voedsel door de vervoerder. Geen van beide formaten mag worden geselecteerd op basis van alleen een generiek capaciteitsnummer.

Illustratie: pallets nemen vloeroppervlak in beslag; vergelijk de afhandeling en geaccepteerde laadplannen met het aantal cases.

Vraag de expediteur alleen naar beide indelingen als beide operationeel acceptabel zijn. Bij de vergelijking moeten de dozen per pallet, het aantal pallets, eventuele losse dozen, het totaal aantal dozen, de netto verkoopbare kilogrammen, de bruto vrachtmassa, de laad- en losmethode en de door het goedgekeurde luchtpad gereserveerde ruimte worden weergegeven. Een losse-kartonnen figuur die geen aandacht besteedt aan versteviging, controle over openingen of toegang tot de deur, is geen zinvol alternatief. Een gepalletiseerd cijfer dat de wikkeldikte, de werkelijke palletafmetingen of de lege dekruimte negeert, is even zwak. Bevestig wie de extra arbeid en de gevolgen van een beschadigde doos op de bestemming draagt.

Het bevroren-voedselproduct kan het risico veranderen. Een stevige bulkgroentekarton van 10 kg en een assortimentskarton met kwetsbare bedrukte binnenzakken kunnen verschillende stapelgoedkeuringen hebben, zelfs als de buitenafmetingen overeenkomen. Een hoge-waarde voor heel- fruit kan schadepreventie waardevoller maken dan een paar extra kisten per koelcontainer. Voor een verzending van paddenstoelen is mogelijk een gevoerde doos en zorgvuldige compressiecontrole nodig. We beoordelen het formaat met het specifieke product, niet met een palletcalculator die alle dozen als identieke vaste stoffen behandelt.

Wanneer een koper gebruikmaakt van geautomatiseerde ontvangst, kunnen een stabiele palletvoetafdruk en een duidelijke etiketoriëntatie verplicht zijn. Als de koper van plan is onmiddellijk over- het dock of handmatig te lossen, kan een losse regeling worden overwogen als de vervoerder en het magazijn dit accepteren. In het pakplan moet worden vermeld wie de pallets levert, of deze moeten voldoen aan de vereisten voor de behandeling van de bestemming en of retourneerbare pallets zijn toegestaan. Zet eventuele beperkingen die de verzendhoeveelheid wijzigen in de inkooporder en verpakkingsspecificatie voordat de productie begint.

Zet het goedgekeurde plan in de offerte en de ontvangstcheque

De offerte moet het product en de verpakking identificeren en vervolgens vermeldengemeten buiten L × B × H, netto- en bruto doosgewicht, palletspecificatie, dozen per laag, goedgekeurde lagen, dozen per pallet en bruto geladen-palletgewicht. Voeg het totale aantal pallets, de gedeeltelijke-palletregel en het totaalbedrag per koelcontainer pas toe nadat de geboekte apparatuur en het laadpatroon zijn bevestigd. Als de koper een retailformaat met een privé-label nodig heeft, koppelt u de goedgekeurde illustraties op de binnen-tas en de merken- op de omdoos aan dezelfde revisie. Een wijziging in het aantal zakken of het karton kan de eerdere TI-HI-goedkeuring ongeldig maken.

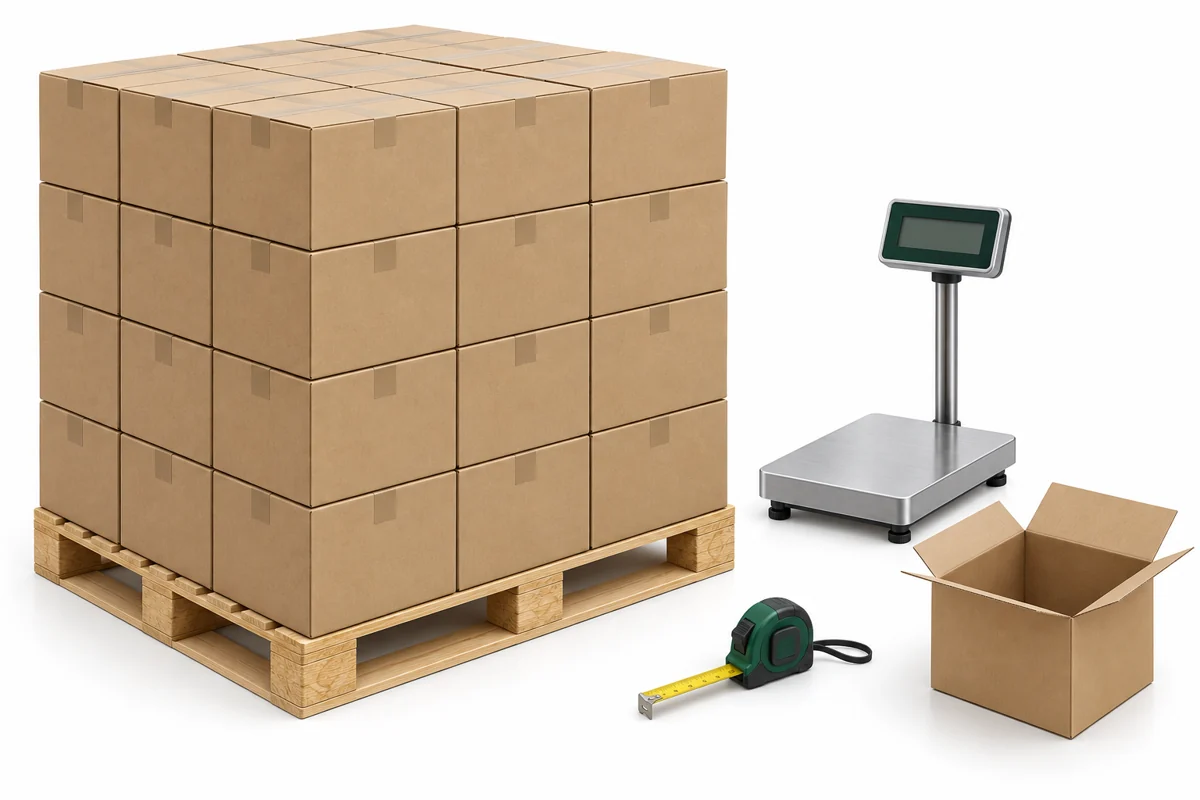

Omdozen op een pallet bieden een handig beeld voor het controleren van de uitlijning en de zichtbare staat van de doos bij ontvangst.

De verpakkingslocatie moet het geaccepteerde patroon vóór verzending opbouwen en fotograferen. Nuttige afbeeldingen tonen een bovenaanzicht van de laag, een zijaanzicht van de voltooide gewikkelde pallet, zichtbare kartonnen markeringen, eventuele hoekplanken of omsnoeringsbanden en de geladen koelcontaineropstelling. Dit zijn praktische documenten en geen vervanging voor een ondertekende specificatie of case--basis. GreenLand kan de product- en verpakkingsvereisten coördineren met de geselecteerde productielocatie voor een bestelling van diepvries-voedsel; de exacte locatie, het proces en de toepasselijke documenten moeten voor die bestelling worden bevestigd. Onsondersteuning voor fabrieksaudits en inspectieslegt uit hoe kopers de toepasselijke productie- en verificatiescope kunnen bekijken.

Tel bij ontvangst de pallets en kisten op de paklijst en vergelijk vervolgens de oriëntatie van de dozen en het aantal lagen met de goedgekeurde tekening. Let op overhangende stapels, verschoven of scheve stapels, dozen met gebroken bodem, kapotte verpakking, nat karton, open zegels en markeringen die niet overeenkomen met de inkooporder. Registreer de container- en zegelnummers, ontvang temperatuurbewijs volgens het contract en foto's voordat u een betwiste lading demonteert. Een pallet die met het juiste aantal dozen arriveert, kan nog steeds onaanvaardbaar zijn als de staat van het product of de doos de afgesproken tolerantie schendt.

Als de offerte alleen met '40- foot reefer: X dozen' wordt geleverd, vraag dan om het berekeningsblad. Het bruikbare antwoord is een traceerbare keten van de werkelijke afmetingen van de dozen tot het lagenpatroon, de beperking van de hoogte/massa/sterkte, het aantal pallets en de -goedgekeurde belading van de koelcontainer door de vervoerder. Met die keten kan de koper een casepack of bestemming wijzigen zonder te raden welk nummer geldig blijft. Voor product-specifieke levering stuurt u GreenLand-food het bestelde formulier, het kofferpakket, de regels voor het bestemmingsmagazijn en het gevraagde laadbewijs; we kunnen een geschikte specificatie en verpakkingsplan bekijken voordat we de hoeveelheid en doorlooptijd bevestigen.
